Van bi điều khiển khí nén là loại van được sử dụng trong hầu hết các hệ thống công nghiệp, nhà máy , trong các môi trường nước sạch, nước thải, nồi hơi, khí nén, gas, xăng, dầu khí .v.v. Trong đó, van bi điều khiển khí nén Wyeco là loại van được sử dụng rất nhiều hiện nay. Đây là loại van được đóng mở bởi hệ thống khí nén bao gồm một van bi kết hợp với thiết bị truyền động bằng khí nén.

Công ty VJNC VINA phân phối chính hãng van bi điều khiển điện Wyeco đến từ Đài Loan. Mời các bạn đọc cùng tìm hiểu van này nhé!

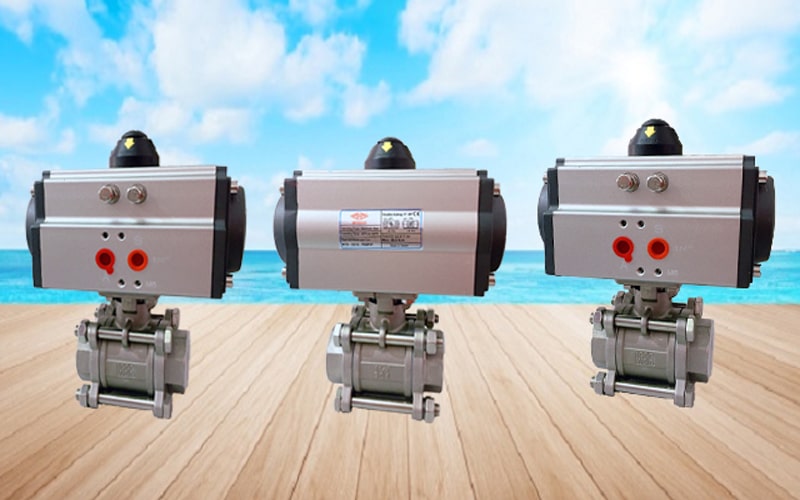

1. Thế nào là van bi điều khiển khí nén Wyeco?

   Van bi điều khiển khí nén Wyeco được sản xuất tại đất nước Đài Loan được phân phối bởi công ty VJMC VINA đã và đang là sản phẩm được ưa chuộng sử dụng. Đây là thiết bị thực hiện chức năng đóng mở trực tiếp bằng áp lực của khí nén. Khí nén được cấp và phân chia bởi 1 van điện từ và đi vào bộ truyền động, đẩy cho pittong di chuyển hết hành trình tạo ra lực mô men xoắn cho trục vít làm chúng xoay 1 góc 90 độ, kết thúc chu trình mở.

Van bi khí nén Wyeco đóng mở tương đối nhanh giúp tiết kiệm thời gian, vận hành tự động giúp tiết kiệm chi phí cho người sử dụng.

2. Cấu tạo của van bi điều khiển khí nén Wyeco

   Van điều khiển khí nén Wyeco có cấu tạo gồm 2 phần chính là: van bi và bộ chuyền động bằng khí nén.

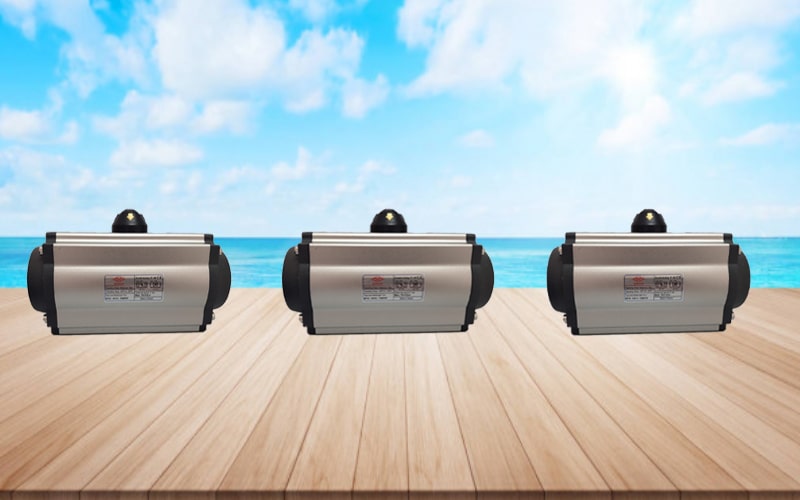

2.1. Bộ chuyền động bằng khí nén (hay còn gọi là đầu điều khiển khí nén)

Bộ truyền động bằng khí nén được chế tạo từ hợp kim nhôm có độ bền và chịu áp suất cao và chống nước theo tiêu chuẩn IP67, do vậy đây là sản phẩm có độ bền cực cao.

Cấu tạo của bộ chuyền động bằng khí nén bao gồm: Piston, Xi lanh, trục vít truyền động và lò xo.  Với áp lực khí nén đầu vào từ 2 đến ~8 bar cho phép động cơ hoạt động tối đa với 2 kiểu tác động là: Tác động đơn và tác động kép.

a. Kiểu tác động đơn

   Là loại tác động chỉ dùng áp suất của khí nén trong chu trình mở van. Lực nén của lò xo sẽ thực hiện việc đóng và giữ van luôn trong trạng thái đóng nếu đầu điều khiển không được cấp khí nén.

b. Kiểu tác động kép

    Là loại tác động cần phải sử dụng khí nén trong cả 2 chu trình đóng van và mở van.

 Chúng ta cần phải lựa chọn cho hợp lý loại tác động để phù hợp với quy trình và mục đích sử dụng của hệ thống.

2. Phần van bi

  Là phần cơ của van, có nhiệm vụ đóng mở van cho lưu chất chảy qua hoặc ngăn chặn dòng chảy qua van, chúng được lắp cùng bộ điều khiển khí nén để thành một bộ van bi điều khiển khí nén hoàn chỉnh.

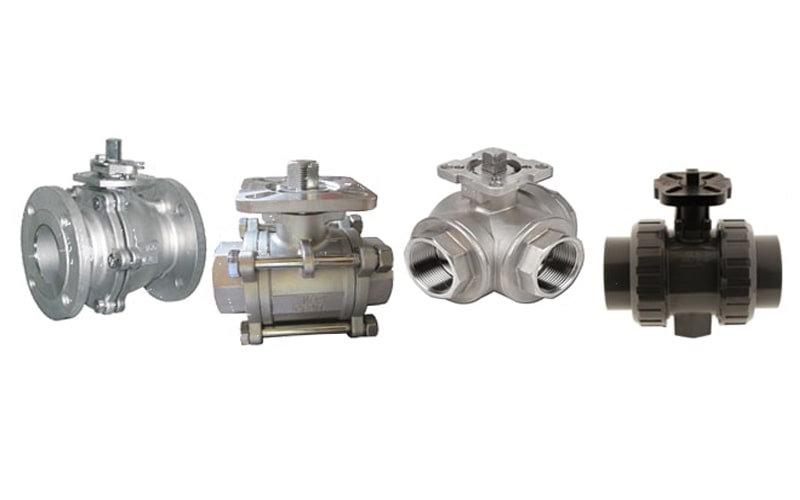

Van bi cơ Wyeco được cấu tạo bởi các bộ phận chính, bao gồm:

• Thân van: được làm bằng inox 304, 316 hoặc nhựa, dạng 2 mảnh hoặc 3 mảnh tùy theo yêu cầu của người sử dụng.
• Tùy theo môi trường và chức năng sử dụng mà người sử dụng sẽ lựa chọn các loại van cho hợp lý với hệ thống và phù hợp với giá cả, chi phí đầu vào.
• Các loại van bi cơ được chia thành:

- Van bi nhựa điều khiển khí nén

- Van bi inox điều khiển khí nén

- Van bi mặt bích điều khiển khí nén

- Van bi ba ngã inox điều khiển khí nén

3. Thông số kỹ thuật của van bi điều khiển khí nén Wyeco

Về cơ bản, thông số kỹ thuật của van bi điều khiển khí nén Wyeco đều giống các loại van bi điều khiển của các hãng trên thị trường, thông số được thể hiện dưới đây:

• Hãng sản xuất: Wyeco.
• Xuất xứ : Đài Loan
• Kích cỡ : DN15-DN200
• Chất liệu van : inox 304, 316, 201, nhựa PVC, uPVC.v.v.
• Kiểu lắp : Nối ren, nối bích
• Tiêu chuẩn kết nối: JIS, BS, ANSI, DIN
• Chất liệu bộ khí: Hợp kim nhôm
• Áp lực khí nén : 2 bar đến 8 bar.
• Áp lực làm việc : PN16
• Áp lực khí nén: 2-8 bar
• Nhiệt độ làm việc : -20 độ C ~ 200 độ C.
• Phụ kiện van: Limit Swith Box, Solenoid valve, Positioner
• Môi trường làm việc : nước đa dụng, khí nén, hơi, các dung dịch, hóa chất...
• Bảo hành : 12 tháng

4. Nguyên lý làm việc của van bi điều khiển khí nén Wyeco

   Van bi khí nén Wyeco hoạt động theo cơ chế rất đơn giản. Khi cấp nguồn khí nén vào bộ điều khiển, áp lực khí nén sẽ tạo ra đẩy Piston dịch chuyển sinh ra ngẫu lực làm quay trục của bộ truyền động. Trục quay sẽ cung cấp momen xoắn làm cho trục van bi kéo theo quay và bắt đầu chu trình mở van.

Chu trình mở van: ở trạng thái cài đặt ban đầu, van ở trạng thái đóng, khi chúng ta cấp khí vào cổng A (cổng mở) sẽ tác động vào phần xy lanh của bộ truyền động làm cho nó dịch chuyển. Trục của xy lanh ăn khớp với trục của bộ truyền động và làm nó quay. Lực momen xoắn này sẽ giúp trục của van cơ quay, van sẽ chuyển từ trạng thái đóng sang trạng thái mở.

Chu trình đóng: Bình thường ở trạng thái ban đầu van ở trạng thái mở, khi chúng ta cấp khí vào cổng B, áp lực khí nén sẽ làm piston dịch chuyển ngược lại so với chu trình mở, khi đó trục bộ truyền động sẽ làm trục van quay ngược lại so với chu trình mở, van sẽ chuyển từ trạng thái mở về trạng thái đóng. Đây gọi là kiểu tác động kép. Còn với kiểu tác động đơn thì không cần cấp khí, khi dừng cấp khi vào cổng A thì lò xo sẽ tự động đẩy ngược piston về vị trí ban đầu, giúp van từ trạng thái mở sang trạng thái đóng.

5. Ưu điểm và nhược điểm của van bi điều khiển khí nén Wyeco

5.1. Ưu điểm

• Van bi điều khiển bằng khí nén của Wyeco đóng mở tự động bằng việc cấp khí nén vào bộ truyền động nên sẽ giảm được chi phí nhân công cho việc vận hành hệ thống đường ống.
• Van đóng mở hành trình nhanh từ 1 – 2 giây.
• Hoạt động được trong thời gian liên tục với tuổi thọ cao.
• Chịu được áp lực lớn PN16, hoạt động giảm tiếng ồn và êm ái
• Nguồn điện áp đa dạng cho người sử dụng lựa chọn để phù hợp với nhu cầu
• Kiểu đóng mở đa dạng: dạng On/Off hoặc tuyến tính sẽ đóng mở theo các góc khác nhau 25-75-80-90%.v.v.
• Chống nước IP67
• Trọng lượng nhẹ, dễ lắp đặt trong hệ thống

5.2. Nhược điểm

• Khi xảy ra sự cố thì phải tháo toàn bộ hệ thống van bi điều khiển khí nén ra, vì chúng không có cơ chế đóng mở cơ học như van điều khiển điện.
• Van bi chỉ có size nhỏ từ DN15 – DN200, nếu muốn dùng sang hệ thống lớn hơn thì chuyển sang van bướm điều khiển khí nén Wyeco.
• Bắt bược phải có hệ thống máy nén khí hoặc bình tích áp để cung cấp khí nén cho bộ điều khiển khí nén, giúp chúng làm việc.

6. Ứng dụng của van bi điều khiển khí nén Wyeco

   Van bi điều khiển khí nén Wyeco được ứng dụng trong các môi trường:

* Hệ thống dân dụng:

• Hệ thống khí nén, cấp thoát nước tại các khu dân cư, khu đô thị.
• Môi trường khí nén, lò hơi, khí gas, Oxy, nhiệt độ cao.
• Hệ thống tưới tiêu, trồng trọt, chăn nuôi
• Hệ thống PCCC, điều hòa không khí

* Sử dụng cho các nhà máy:

• Nhà máy xử lý nước, cấp thoát nước sinh hoạt, nước công nghiệp sản xuất
• Nhà máy thủy điện, đập thủy điện, hồ chứ, nhiệt điện.v.v.
• Nhà máy sản xuất giấy, sản xuất xi măng, bột.
• Nhà máy chế tạo, nghiên cứu, viện kỹ thuật, viện môi trường, viện khoa học.v.v.
• Nhà máy dầu khí, công nghiệp hóa chất, phân bón, lọc dầu, luyện kim.v.v.
• Nhà máy chế biến thực phẩm, đồ uống, bia, rượu, đường mía, nước giải khát.

7. Các loại van bi điều khiển khí nén Wyeco phân phối bởi công ty VJMC VINA

   Hiện nay, công ty chúng tôi đang phân phối các loại van bi khí nén Wyeco sau đây:

7.1. Van bi inox nối ren điều khiển khí nén Wyeco (loại 3 mảnh)

• Thân van: Thép không gỉ Inox 304
• Đệm: PTFE
• Kích cỡ van: DN 15 (1/2”) – DN50 (2”)
• Nhiệt độ làm việc: -20 độ C ~ 200độ C
• Áp lực làm việc: 16bar
• Hoạt động : ON/ OFF, tác động đơn, tác động kép
• Kiểu kết nối trên đường ống: Nối ren
• Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
• Áp suất khí nén: 3 bar ~ 8 bar
• Hàng có sẵn, bảo hành 12 tháng
• Đủ CO, CQ

7.2. Van bi nhựa PVC điều khiển khí nén Wyeco

• Thân van: PVC
• Kích cỡ van: DN15-DN200
• Nhiệt độ làm việc: -20 độ C ~ 80độ C
• Áp lực làm việc: 10 - 16bar
• Hoạt động : ON/ OFF, tác động đơn, tác động kép ( có lò xo)
• Kiểu kết nối trên đường ống: Dạng kẹp (Wafer), mặt bích
• Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
• Áp suất khí nén: 2 bar ~ 8 bar
• Hàng có sẵn, bảo hành 12 tháng
• Đủ CO, CQ

7.3. Van bi mặt bích điều khiển khí nén Wyeco

• Kích cỡ: DN15 – DN100
• Thân: Inox 304
• Đệm PTFE
• Áp lực: 16kg/cm2
• Nhiệt độ: -20°C đến 200°C
• Sử dụng: Hơi, Khí, Dầu, Nước, Gas…
• Tiêu chuẩn: IP67
• Dạng: On/Off, tuyến tính
• Hàng có sẵn, bảo hành 12 tháng

7.4. Van bi inox vi sinh điều khiển khí nén

• Vật liệu chế tạo: inox 304, inox 316
• Zoăng làm kín: teflon, vitton
• Kiểu lắp: ren, hàn, clamp
• Áp lực tối đa: PN16
• Áp lực khí nén cấp vào: 0 ~ 8 bar
• Tiêu chuẩn lắp: DIN, hoặc ANSI ( Theo tiêu chuẩn vi sinh)
• Hàng có sẵn, bảo hành 12 tháng

7.5. Van bi 3 ngã điều khiển khí nén Wyeco

• Thân van: Inox 304
• Gioăng: PTFE
• Kích cỡ van: DN15-DN50
• Nhiệt độ làm việc: -20 độ C ~ 200độ C
• Áp lực làm việc: 10bar ~ 16bar
• Hoạt động : ON/ OFF, tác động đơn, tác động kép ( có lò xo)
• Kiểu kết nối trên đường ống: nối ren
• Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
• Áp suất khí nén: 2 bar ~ 8 bar
• Hàng có sẵn, bảo hành 12 tháng
• Đủ CO, CQ

7.6. Van bi 2 mảnh điều khiển khí nén

• Thân van: Inox 304 loiaj 2 mảnh
• Gioăng: PTFE
• Kích cỡ van: DN15-DN50
• Nhiệt độ làm việc: -20 độ C ~ 200độ C
• Áp lực làm việc: 10bar ~ 16bar
• Hoạt động : ON/ OFF, tác động đơn, tác động kép ( có lò xo)
• Kiểu kết nối trên đường ống: nối ren
• Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
• Áp suất khí nén: 2 bar ~ 8 bar
• Hàng có sẵn, bảo hành 12 tháng
• Đủ CO, CQ

8. Nên mua van bi điều khiển khí nén Wyeco ở đâu chính hãng giá tốt?

   Hiện nay, trên thị trường có rất nhiều loại van bi điều khiển khí nén đến từ các hãng khác nhau. Việc lựa chọn van bi khí nén phù hợp với nhu cầu sử dụng và giá thành hợp lý là ưu tiên hàng đầu của người sử dụng. Tại công ty VJMC VINA, giá van bi điều khiển khí nén Wyeco rất tốt với chế độ bảo hành 12 tháng đủ CO, CQ.  Hãy liên hệ ngay với chúng tôi qua số Hotline: 0941574096 hoặc Ad Zalo để được tư vấn nhanh nhất và báo giá van bi điều khiển khí nén Wyeco tốt nhất!
