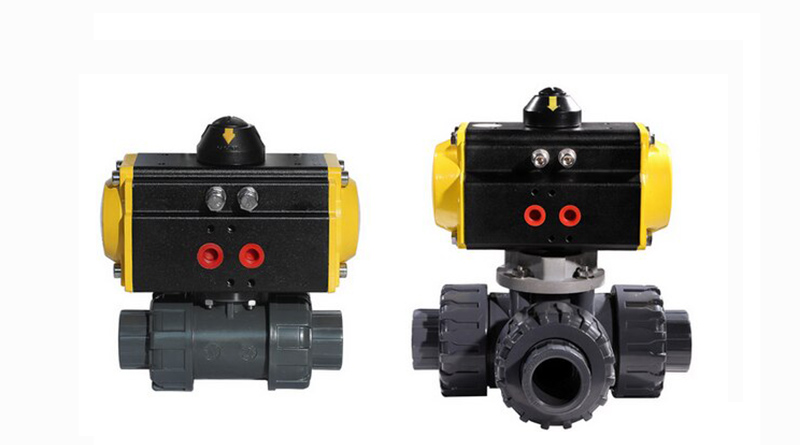

Van bi nhựa UPVC, PVC điều khiển khí nén ĐàiLloan - Hàn Quốc| Nhập khẩu trực tiếp

Mã sản phẩm:
Tình trạng: Mới 100%

Van bi nhựa điều khiển khí nén chuyên sử dụng cho hóa chất, dây chuyển sản xuất. Loại này có ưu điểm dễ dang lắp đặt, giá thành rẻ hơn các chất liệu còn lại. Kích thước thông dụng từ DN15, DN20 đến DN200

Liên hệ
Liên hệ

 Van bi nhựa điều khiển khí nén chuyên sử dụng cho hóa chất, dây chuyển sản xuất. Loại này có ưu điểm dễ dang lắp đặt, giá thành rẻ hơn các chất liệu còn lại. Kích thước thông dụng từ DN15, DN20 đến DN200

Đặc điểm nổi bật van bi nhựa điều khiển bằng khí nén

  - Khả năng chống ăn mòn bởi hóa chất của thân van bi nhựa cực tốt

  - Nhiệt độ sử dụng tối đa là khoảng 120 độ C

  - Áp suất làm việc PN10, PN16

  - Quả bi (ball) được đánh bóng bằng tăng độ tròn -> momen xoắn thấp và làm kín tốt đóng mở trơn tru.

  - Nhựa tiêu chuẩn có thể dùng cho nước sạch, thực phẩm uống

  - Phù hợp cho ngành công nghiệp chế biến và sản xuất thực phẩm, hóa chất.

  - Giá thành tương đối rẻ so với các loại van kim loại khác

  - Là dòng sản phẩm van điều khiển khí nén được sử dụng thông dụng nhất.

Cấu tạo van bi nhựa điều khiển khí nén

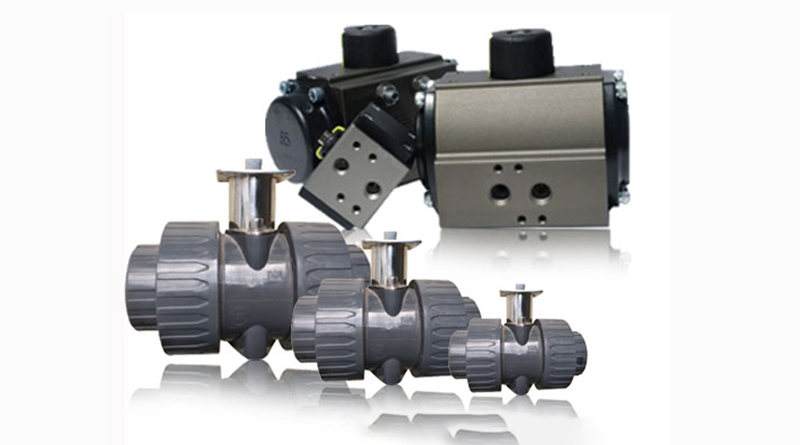

Cấu tạo van bi nhựa điều khiển khí nén

Phần van bi

  Van bi nhựa để lắp đầu khí nén có 2 dạng chính là van bi 2 ngã và 3 ngã. Được cấu tạo bộ khung chắc chắn nhằm đáp ứng lắp thêm bộ truyền động ở trên.

Các kiểu tác động của bộ truyền động khí nén

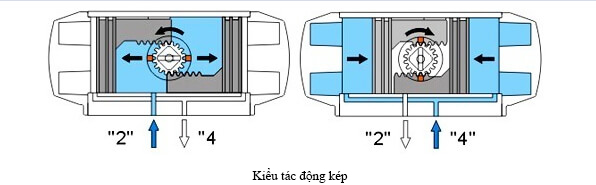

1. Kiểu tác động kép

     Khi áp suất cung cấp không khí đi vào khoang giữa giữa hai piston của xi lanh từ cửa số (2), hai piston được tách ra và di chuyển về phía hai đầu của xi lanh, và không khí của các khoang không khí ở cả hai đầu được thoát ra cửa (4), và đồng thời các giá piston được thúc đẩy. Trục đầu ra (Hộp số – quay ngược chiều kim đồng. Ngược lại, khi áp lực cung cấp không khí đi vào buồng khí ở cả hai đầu của xi lanh từ cửa (4), hai piston di chuyển về phía giữa của xi lanh, và không khí của xi lanh trung gian được thoát ra cửa số (2). Đồng bộ hóa hai kệ piston để lái xe trục đầu ra (Hộp số) – xoay chiều kim đồng hồ. (Nếu các piston được cài đặt theo hướng ngược lại, trục đầu ra sẽ xoay theo chiều ngược lại).

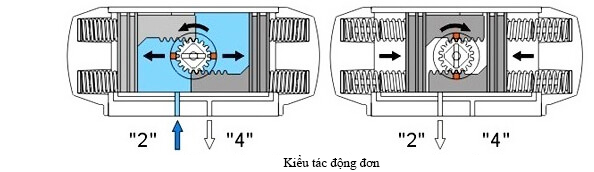

2. Kiểu tác động đơn

     Khi áp suất cung cấp không khí đi vào khoang giữa giữa hai piston của xi lanh từ cửa số (2), hai piston được tách ra và di chuyển về phía cả hai đầu của xi lanh, Nén các khí 2 đầu, và không khí của các khoang không khí ở cả hai đầu được thoát ra cửa số (4). Các rack piston được điều khiển đồng bộ để xoay trục đầu ra (Hộp số) ngược chiều kim đồng hồ. Sau khi áp lực cung cấp không khí bị đảo ngược bởi các van điện từ, hai piston của động thái tích xi lanh theo hướng giữa nhờ lực đẩy của lò xo, và không khí trong buồng khí trung gian được thải ra từ các cửa số (2), và đồng thời hai kệ piston ổ trục đầu ra (Hộp số) xoay chiều kim đồng hồ. (Nếu các piston được gắn theo chiều ngược lại, trục đầu ra sẽ thay đổi và nén lò xo lại)

Lưu ý khi đặt hàng mua van bi nhựa điều khiển khí nén

- Loại thiết bị truyền động khí nén: kiểu tác động kép hoặc tác động đơn;
- Cung cấp đầy đủ thông tin như áp suất, nhiệt độ hoạt động, môi trường sử dụng để được VJMC VINA tư vấn chuẩn nhất

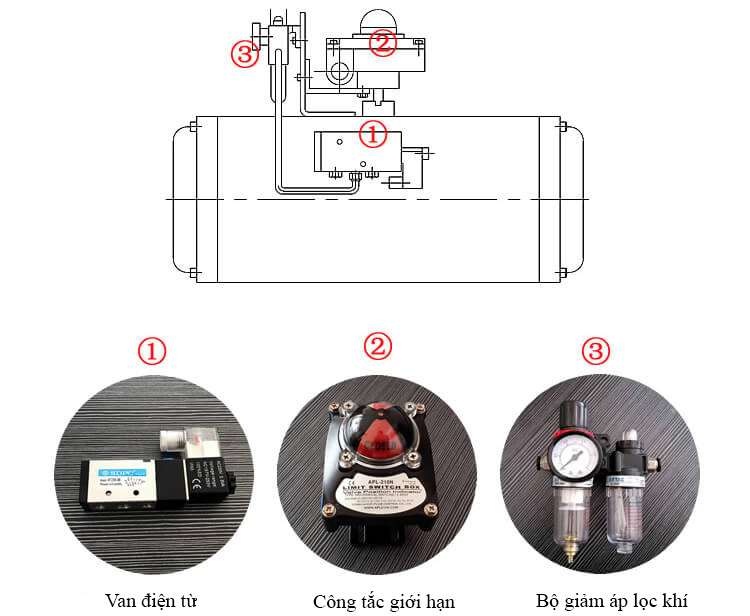

- Phụ kiện cần thiết kèm theo: van điện từ khí nén, công tắc giới hạn, van giảm áp lực lọc khí ,vv.

Lựa chọn chính xác loại van bi nhựa điều khiển khí nén một trong các loại sau:

Van bi nhựa loại 2 ngã rắc co điều khiển khí nén

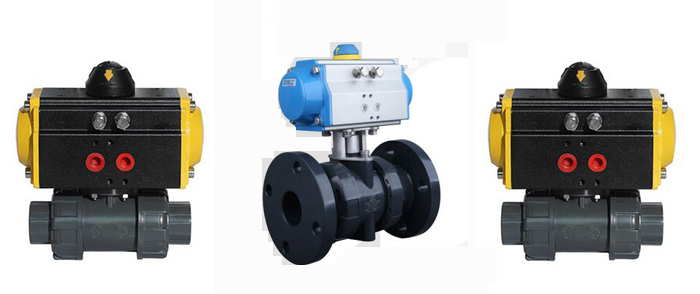

Van bi nhựa 2 ngã điều khiển khí nén

  • Kích cỡ van : DN15, DN20, DN25, DN32, DN40, DN50

  • Vỏ chế tạo bộ truyền động khí nén là hợp kim nhôm chắc chắn

  • Chất liệu: Nhựa UPVC, PVC, CPVC

  • Kiểu lắp ráp: 2 đầu rắc co, 2 đầu bích

  • Dùng cho đường ống: Phi 21, phi 27, phi 34, phi 42, phi 48, phi 60

  • Gioăng làm kín: EPDM,FPM

  • Kiểu đóng mở: ON/OFF, tuyến tính

  • Dạng đóng mở: tác động đơn và tác động kép

  • Áp lực khí nén: 0-10bar

  • Áp suất khí nén: 0-8kg/cm2

  • Môi trường làm việc: Nước sạch, nước thải, hóa chất,..

  • Nguồn gốc: Đài Loan - Haitima, Trung Quốc

Van bi nhựa loại 3 ngã điều khiển khí nén

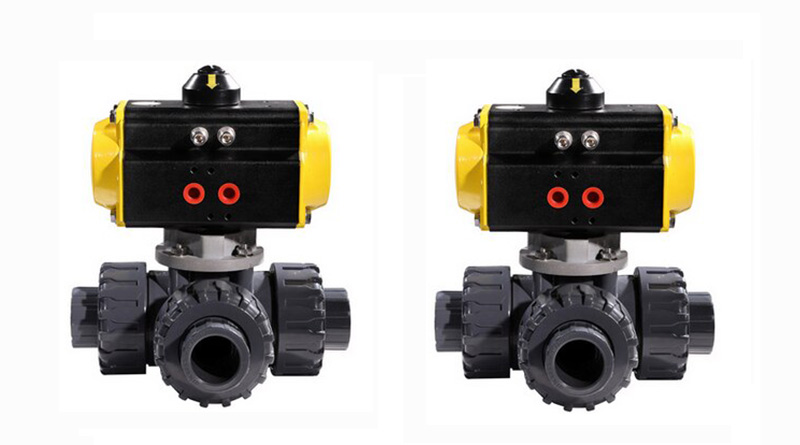

van bi nhựa 3 ngã điều khiển khí nén

  • Kích cỡ van : DN15, DN20, DN25, DN32, DN40, DN50

  • Dùng cho đường ống : Phi 21, Phi 27, Phi 34, Phi 42, Phi 48, Phi 60

  • Loại 3 ngã cấu tạo L hoặc T

  • Vật liệu chế tạo : Nhựa UPVC, CPC, CPVC..

  • Nhiệt độ làm việc : 80 độ C

  • Áp lực làm việc tối đa: 16bar

  • Kiểu kết nối : Rắc co - Ren

  • Kiểu đóng mở : Tác động đơn và tác động kép

  • Môi trường sử dụng : Nước, sử lý nước thải, khí nén, quá trình hóa học

  • Xuất sứ : Đài Loan - Haitima, Jaki, Geko

  • Bảo hành :12 tháng - Giao hàng toàn quốc

Ứng dụng van bi nhựa điều khiển bằng khí nén

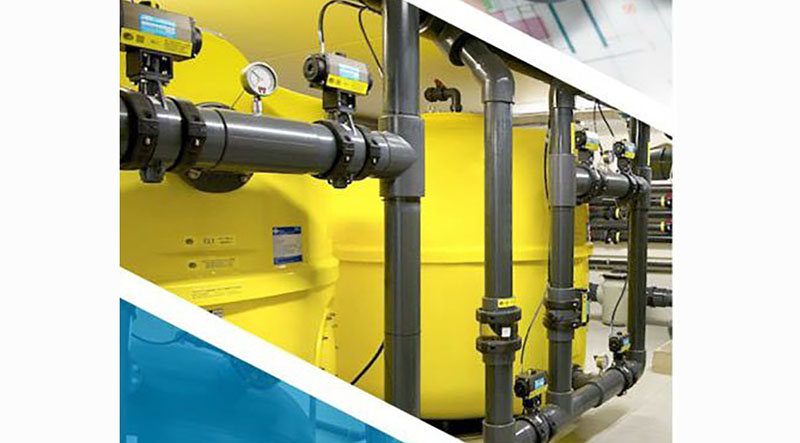

Ứng dụng van bi nhựa điều khiển khí nén

Với sự đa dạng của van bi điều khiển khí nén hiện nay, không quá khó để bắt gặp loại van này ở các hệ thống tự động hóa khí nén. Trong đó có loại van bi nhựa khí nén được sử dụng chủ yếu trong các ứng dụng sau:

  - Ứng dụng trong xử lý hóa chất, chất tẩy rửa,

  - Trong nhà máy bia

  - Xử dụng trong y tế

  - Thực phẩm

  - Hệ thống nước sạch

Cam kết bán hàng van bi nhựa khí nén chính hãng tại VJMC VINA

  Với các mẫu van nhập khẩu chính hãng, chúng tôi luôn tin tưởng đem đến sự hài lòng cho mọi khách hàng khi sử dụng van công nghiệp. Hãy đến với chúng tôi để được tư vấn lựa chọn và lắp đặt van cổng phù hợp nhất cho hệ thống lưu thông chất lỏng, khí của bạn ngay hôm nay.

  •   Bảo hành 12 tháng tại Hà Nội
  •   Giao hàng nhanh chóng đến tận nơi khách hàng yêu cầu với chi phí thấp nhất
  •   Dịch vụ uy tín, đội ngũ nhân viên  phục vụ tận tâm
  •   Hàng có nguồn gốc, xuất xứ rõ ràng
  •   Hồ sơ chất lượng: CO/CQ, Catalogue.
  •   Qúy khách có nhu cầu báo giá van bi nhựa điều khiển khí nén hãy liên hệ trực tiếp với van công nghiệp VJMC VINA qua hotline 0941574096 để có báo giá tốt nhất.
