Van bướm điều khiển khí nén tuyến tính Hàn Quốc - Đài Loan| Nhập khẩu trực tiếp

Mã sản phẩm:
Tình trạng: Mới 100%

Van bướm điều khiển khí nén tuyến tính là một trong những thiết bị được ứng dụng phổ biến trong công nghiệp và trong sản xuất hiện nay. Chúng rất được ưa chuộng bởi sự đóng mở an toàn, thời gian đóng mở nhanh, và đặc biệt chi phí cho 1 sản phẩm tương đối rẻ so với các dòng van bướm điều khiển khác hiện nay. Vậy chúng ta cùng đi tìm hiểu xem thiết bị này có những đặc điểm gì nổi bật nhé.

Liên hệ
Liên hệ

 Van bướm điều khiển khí nén tuyến tính là một trong những thiết bị được ứng dụng phổ biến trong công nghiệp và trong sản xuất hiện nay. Chúng rất được ưa chuộng bởi sự đóng mở an toàn, thời gian đóng mở nhanh, và đặc biệt chi phí cho 1 sản phẩm tương đối rẻ so với các dòng van bướm điều khiển khác hiện nay. Vậy chúng ta cùng đi tìm hiểu xem thiết bị này có những đặc điểm gì nổi bật nhé.

1. Đôi nét về van bướm điều khiển khí nén tuyến tính ?

   Van bướm điều khiển khí nén tuyến tính là dòng van bướm được điều khiển tự động nhờ kết hợp với bộ điều khiển bằng khí nén. Khi cấp khí nén cho đầu điều khiển áp lực khí nén tạo nên các momen lực xoắn quay đồng thời quay trục van bướm qua đó tạo cơ chế đóng mở van. Bộ điều khiển tuyến tính có tác dụng điều khiển đóng mở van bướm theo góc từ 4 đến 20 mA để kiểm soát điều khiển góc mở van từ 0 – 90º.

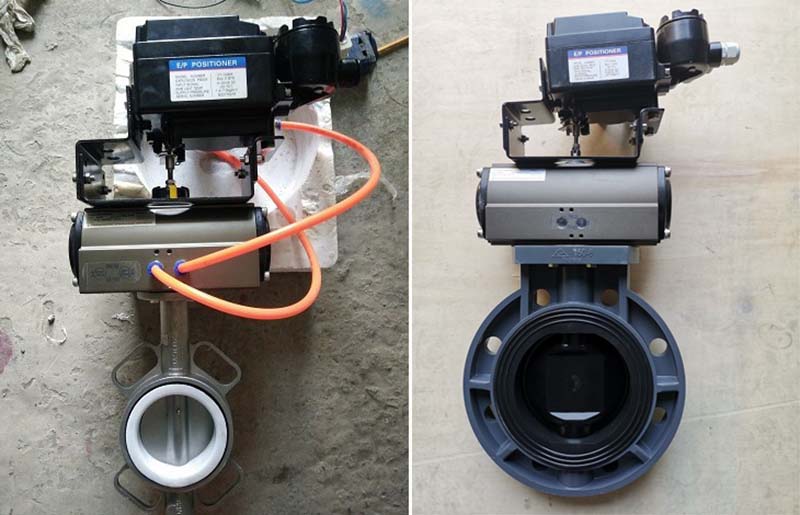

Van bướm điều khiển khí nén tuyến tính

   Van bướm điều khiển bằng khí nén tuyến tính thường được cấu tạo từ các chất liệu bằng inox, gang, nhựa nên phù hợp với nhiều loại môi trường khác nhau như nước, khí, gas, hóa chất, xăng dầu, hơi nóng... Van có đầy đủ các kích thước từ DN40-DN500 nên phù hợp với mọi hệ thống đường ống từ nhỏ đến lớn.

   Van bướm điều khiển khí nén vô cấp được sản xuất trên dây chuyền hiện đai của châu Âu nhập khẩu trực tiếp từ các nước có nên công nghiệp phát triển như Hàn quốc, Đài loan… Van được ứng dụng rộng rãi trong các nghành công nghiệp xi măng, nước, mía đường, cơ khí, các nghành dược phẩm, thực phẩm, nhà máy xử lý nước thải, nhà máy nhiệt điện, viện hóa học, viện khoa học, viện nghiên cứu..

2. Cấu tạo của van bướm điều khiển khí nén tuyến tính.

Van bướm điều khiển khí nén tuyến tính được cấu tạo bởi 3 bộ phận chính là:

2.1. Phần thân - Van bướm

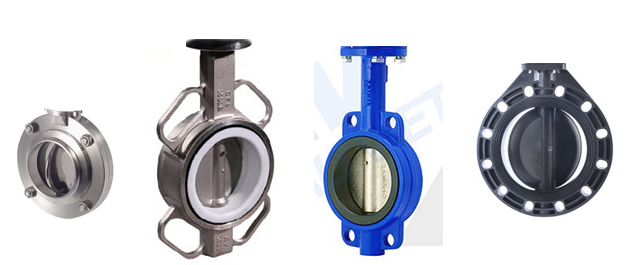

Van bướm khí nén

  Đây là phần van bướm cơ được tháo phần tay quay, tay gạt và gia công trục từ dạng tròn thành dạng vuông lắp cốt van sau đó lắp vào bộ điều khiển khí nén. Van bướm có 4 loại khác nhau: Van bướm wafer đa kết nối (kết nối tất các tiêu chuẩn mặt bích), van bướm hai mặt bích, van bướm dạng lug và van bướm vi sinh kẹp clamp.

  Van bướm được cấu tạo từ nhiều chất liệu khác nhau như inox, nhựa, gang… Tùy vào mục đích và môi trường xử dụng mà ta có thể chọn loại van bướm phù hợp. Như trong môi trướng nước sạch bình thường mà không có các chất bẩn, hóa chất ăn mòn thì ta nên sử dụng van bướm thân gang cánh inox. Còn trong môi trường van bướm lắp có nước thải hoặc hóa chất ăn mòn thì ta nên sử dụng van bướm toàn thân inox 304 hoặc van bướm nhựa PVC.

  Tương ứng với chất liệu cấu tạo, kết nối đường ống chúng ta sẽ có các loại van bướm điều khiển khí nén tuyến tính tương ứng như:

  • Van bướm gang điều khiển khí nén tuyến tính
  • Van bướm inox điều khiển khí nén tuyến tính
  • Van bướm nhựa điều khiển khí nén tuyến tính.
  • Van bướm điều khiển khí nén tuyến tính hai mặt bích
  • Van bướm vi sinh điều khiển khí nén tuyến tính
  • Van bướm thép khiển khí nén tuyến tính

 2.2. Phần bộ điều khiển khí nén :

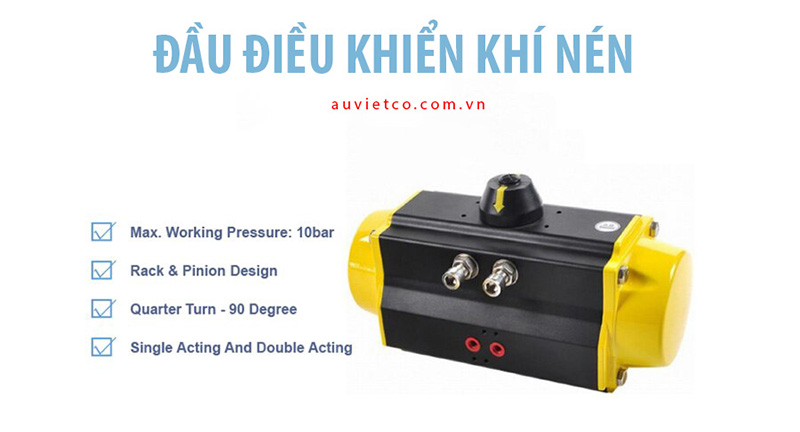

đầu điều khiển khí nén

  Bộ điều khiển khí nén hay còn gọi là bộ truyền động khí nén. Áp lực khí nén khiến cho trục và cánh van xoay để đóng - mở  ON/OFF van. Bộ điều khiển khí nén có 2 dạng : tác động đơn ( có lò xo phản hồi) và tác động kép (không có lò xo phản hồi).

  Bộ truyền động khí nén hay còn gọi là đầu điều khiển khí nén. Đây là phần tác động chính đến việc đóng mở của van bướm có chức năng nhận áp lực khí nén từ bộ điều khiển tuyến tính tác động lực trực tiếp lên van điều khiển khí nén xoay theo góc đóng mở khác nhau. Bộ điều khiển khí nén này có hai dạng: Bộ điều khiển khí nén tác động đơn tuyến tính và bộ điều khiển khí nén tác động kép tuyến tính.

2.3. Bộ điều khiển tuyến tính- Positionner - 4 ~ 20 mA :

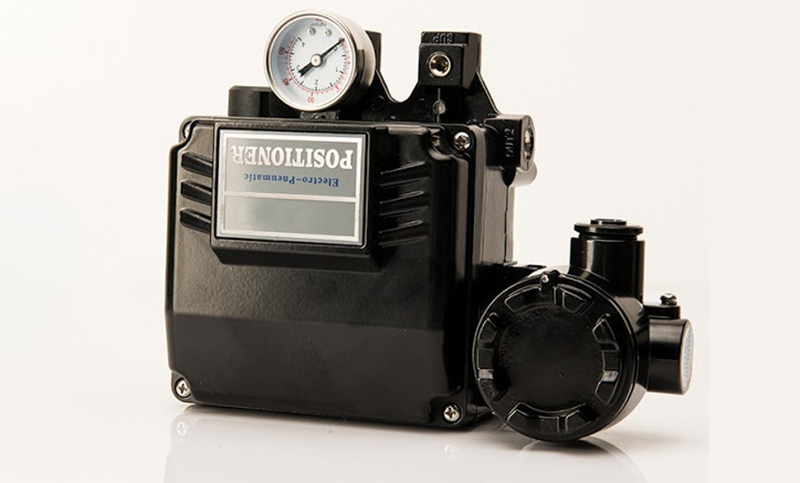

Bộ tuyến tính khí nén

  Bộ điều khiển khí nén tuyến tính hay còn gọi là bộ định vị điều tiết khí nén có chức năng điều tiết số lượng hơi khí nén nhiều hoặc ít vào bộ tác động khí nén để tạo thành góc mở khác nhau từ 0 ° - 90 ° tương ứng tín hiệu điện  4mA - 20mA, 0V - 10V. Các tín hiệu được lấy nguồn từ một số thiết bị như: cảm biến nhiệt, cảm biến áp suất, cảm biến lưu lượng, đồng hồ tiếp điểm cung cấp tín hiệu đầu vào.

3. Thông số kỹ thuật chung của van bướm điều khiển khí nén tuyến tính

  • Dạng van: Van bướm điều khiển khí nén
  • Kích cỡ: DN40 – DN600
  • Chất liệu thân van bướm: Gang, thép, inox, nhựa.
  • Chất liệu gioăng làm kín: Cao su, teflon
  • Chất liệu vỏ bộ khí: Hợp kim nhôm cao cấp đúc nguyên khối
  • Kiểu vận hành điều khiển: đóng mở theo góc
  • Góc mở van: 25, 40, 50, 75 độ
  • Áp lực khí nén điều khiển: 3 – 8bar
  • Kiểu kết nối: Wafer, Lắp bích
  • Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS, PN16
  • Áp lực làm việc: PN10 – PN16
  • Nhiệt độ làm việc: MAX 220ºC
  • Môi trường lưu chất: Nước, nước thải, hóa chất, dầu, khí,…
  • Hãng sản xuất: Kosaplus, Haitima
  • Xuất xứ: Hàn Quốc, Đài Loan
  • Bảo hành: 12 tháng
  • Hàng sẳn kho.

4. Ưu điểm van bướm khí nén tuyến tính

  • Van tự động đóng mở bằng lực khí nén tác động thay thế sức người đóng mở bằng tay
  • Van có tốc độ đóng mở nhanh từ 1 giây
  • Van có chức năng điều khiển cánh bướm theo góc cho phép lưu chất đi qua van nhiều hoặc ít.
  • Chất liệu van bướm bằng inox, nhựa, gang nên khá phù hợp với các môi trường thông dụng.
  • Van có thể lắp đặt ở nhiều vị trí và nhiều địa hình khác nhau
  • Van có thể điều khiển từ xa
  • Van hoạt động không gây ô nhiễm môi trường
  • Van khí nén tiết kiệm năng lượng, tiết kiệm chi phí
  • Van có thể đóng mở được bằng tay cơ
  • Van có thể điều khiển được bằng điện
  • Giá thành van rẻ hơn van bướm điều khiển điện tuyến tính cùng kích cỡ.

5. Ứng dụng van bướm điều khiển khí nén tuyến tính

  Van bướm điều khiển khí nén tuyến tính là dòng van hoạt động ổn định, bền bỉ lại có thể điều khiển lưu lượng các môi chất đi qua van nhiều hoặc ít theo ý người vận hành mong muốn cho nên ngày nay van đang được ứng dụng rộng rãi trong nhiều lĩnh vực như:

  • Trong các hệ thống sản xuất xi măng, gạch, than đá, luyện kim, gang, thép, đồng.
  • Trong các hệ thống xử lý nước, cung cấp nước, sản xuất nước sinh hoạt.
  • Trong các hệ thống công nghiêp giấy, bao bì, phân đạm, hóa chất nông nghiêp, hóa chất công nghiệp.
  • Trong hệ thống các máy thủy điện, nhiệt điện, bể bơi, xê bồn, hồ nước
  • Trong hệ thống các nhà máy thực phẩm, dược phẩm và ứng dụng khoa học kỹ thuật đời sống
  • Ngoài ra van còn được dùng cho các khu chung cư, tòa nhà lớn…

  Trên đây là những chia sẻ của chúng tôi về dòng van điều khiển khí nén đóng mở theo tỷ lệ phần %. Hi vọng những chia sẻ này của chúng tôi giúp Quý khách hàng có thể nắm bắt được những thông số cơ bản của dòng sản phẩm này để có thể lựa chọn được cho mình một sản phẩm phù hợp với hệ thống và túi tiền. Quý khách quan tâm đến sản phẩm cần tư vấn thêm về kỹ thuật hay báo giá van bướm điều khiển khí nén tuyến tính hãy liên hệ trực tiếp Hotline 0941574096 để được hỗ trợ nhanh nhất.
