Van bướm gang điều khiển khí nén là dòng van bướm đang được sử dụng phổ biến trên thị trường. Hiện nay dòng sản phẩm này đang được VJMC VINA nhập khẩu trực tiêp từ các nước công nghiệp tiên tiến như Ý, Đài Loan, Hàn Quốc, Trung Quốc với đầy đủ mẫu mã, chủng loại kích cỡ. Hàng sẵn tại kho, Khi mua hàng chúng tôi sẽ bảo hành sản phẩm 12 tháng hỗ trợ giao hàng nhanh và được nhân viên kĩ thuật hướng dẫn cách lắp đặt tư vấn chọn van để phù hợp với đường ống và từng ứng dụng.
1. Van bướm gang điều khiển khí nén là gì?
Van bướm gang điều khiển bằng khí nén là loại van cánh bướm có cấu tạo chất liệu là gang nên có thể chịu được áp suất lớn. Van được thiết kế gọn nhẹ, vận hành dễ dàng, dễ dàng lắp đặt, bảo dưỡng, thay thế. Đặc biệt là van được cấu tạo từ chất liệu gang nên giá thành rẻ có thể tiết kiệm được chi phí.
Van bướm gang điều khiển bằng khí nén là dòng van thực hiện hoạt động đóng mở van một cách nhanh chóng với chế độ On/Off. Thời gian đóng mở van chỉ từ 1 – 2s. Ngoài ra loại van này cũng có thể điều khiển tuyến tính. Điều tiết lưu lượng dòng chảy bằng việc điều khiển van bướm mở một góc mở nhất định.
Van bướm điều khiển khí nén là dòng van công nghiệp được dùng để đóng mở hoặc điều tiết lưu lượng dòng chảy trong hệ thống đường ống. Van vận hành không cần tay gạt hoặc tay quay mà chúng được thiết kế thêm bộ điều khiển bằng khí nén chính là xy lanh kép Pnuematic actutor để hoạt động và điều khiển van bướm bằng áp lực tác động từ hệ thống khí nén.
2. Thông số kỹ thuật chung.
|
Kích thước
|
40A(1/2") - 50A(2") - 65A(2.1/2") - 80A(3") - 100A(4") - 125A(5") - 150A(6") - 200A(8") - 250A(10") - 300A(12") - 350A(14") - 400A(16") - 500A(20") 600A(24")
|
|
Phần bộ điều khiển
|
Bộ truyền động đơn hoặc kép, vỏ bọc là hợp kim nhôm.
|
|
Áp lực nguồn khí
|
4 ~ 7kg/cm2
|
|
Góc xoay
|
0 - 90° + 5°
|
|
Nhiệt độ môi chất
|
-10 độ C - 80 độ C, -10 độ C - 200 độ C
|
|
Kiểu lắp
|
Wafer (kiểu kẹp) , LUG (nối bích)
|
|
Vật liệu cấu tạo thân van bướm
|
Thân bằng gang, cánh bằng gang hoặc inox 304, gioăng làm kín bằng EPDM, VITON, TEFLON,
|
|
Phụ kiện bộ truyền động
|
Van điên từ khí nén, Bộ hiển thị vị trí, Bộ lọc và điều áp khí nén, đầu báo vị trí
|

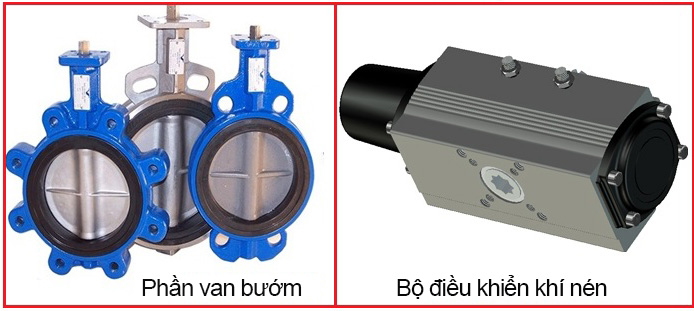

3. Cấu tạo van bướm gang điều khiển bằng khí nén.
Quý khách nên tìm hiểu thông số về phân thân van cũng như bộ điều khiển khí nén sau đây để lựa chọn được sản phẩm phù hợp nhất.
Sản phẩm van bướm điều khiển khí nén hiện nay tại VJMC VINA bao gồm các hãng sản xuất sau: Haitima, Kosaplus, Automa, Sypa, Alohan, HP, KBV, Ekoval, Effebi

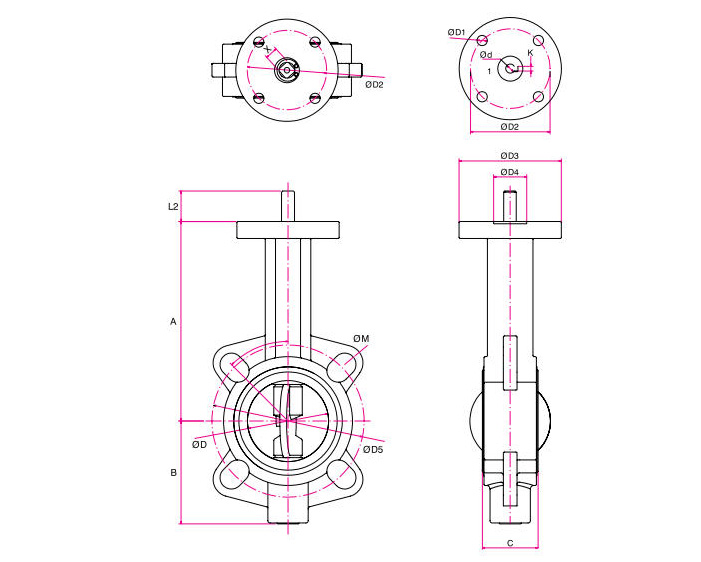

3.1. Cấu tạo phần thân van - Van bướm.
Van bướm gang là bộ phận tiếp xúc trực tiếp với môi chất bên trong đường ống van được kết nối với đường ống bằng mặt bích và van được dùng đa số phổ biến trong các đường ống lớn từ DN40 trở lên. Chất liệu thân van bằng gang nên giá thành cũng hợp lý hơn các chất liệu khác như inox hoặc nhựa.
|
DN
|
A
|
B
|
C
|
ΦD
|
WAFER
|
LUG
|
X
|
L2
|
a
|
|
ΦD5
|
ΦM
|
ΦD5
|
ΦM
|
|
40
|
138
|
75
|
33
|
45
|
110
|
19
|
110
|
Ml 6
|
11x11
|
30
|
45'
|
|
50
|
161
|
80
|
43
|
55
|
125
|
19
|
125
|
M16
|
11x11
|
30
|
45'
|
|
65
|
175
|
91
|
46
|
70
|
145
|
19
|
145
|
M16
|
11x11
|
30
|
45‘
|
|
80
|
181
|
95
|
46
|
80
|
160
|
19
|
160
|
M16
|
11x11
|
30
|
22.5'
|
|
100
|
200
|
115
|
52
|
101
|
180
|
19
|
180
|
M16
|
14x14
|
30
|
22.5'
|
|
125
|
215
|
134
|
56
|
126
|
210
|
19
|
210
|
M16
|
14x14
|
30
|
22.5'
|
|
150
|
225
|
138
|
56
|
151
|
240
|
23
|
240
|
M20
|
17x17
|
30
|
22.5'
|
|
200
|
241
|
174
|
60
|
200.5
|
295
|
23
|
295
|
M20
|
17x17
|
30
|
15'
|
|
250
|
296
|
198
|
68
|
250
|
355
|
28
|
355
|
M24
|
22x22
|
30
|
15'
|
|
Vui lòng liên hệ hotline để biết thêm thông số về các size lớn hơn
|
3.2. Cấu tạo bộ điều khiển khí nén
Bộ điều khiển bằng khí nén được lắp với van bướm để điều khiển van bướm đóng mở lưu chất trong đường ống. Van hoạt động nhờ hệ thống khí nén dạng hoạt động bằng khí nén này có lợi thế hơn so với dạng chạy bằng điện là thời gian đóng mở nhanh hơn nhiều.

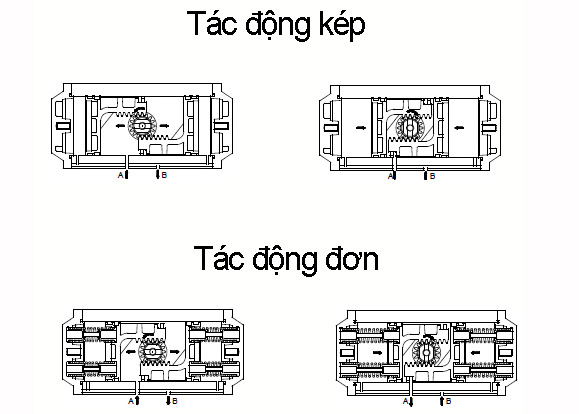

Đầu điều khiển có 2 kiểu tác động chính là tác động đơn và tác động kép.
4. Ứng dụng van bướm điều khiển khí nén thân bằng gang
-
Sử dụng trong hệ thống nước sạch, sử lý điều khiển tự động
-
Hệ thống phòng bơm trong các tòa nhà cao tầng
-
Kênh mương thủy lợi, tưới tiêu
5. Ưu và nhược điểm của dòng sản phẩm này
Ưu điểm: Giá thành rẻ, dễ dàng lắp đặt, sản phẩm có kích thước gọn nhẹ, độ bên cơ học cao
Nhược điểm: Phần thân van bướm gang chỉ dùng cho nước sạch, khả năng chống ăn mòn kém hơn so với các chất liệu khác như inox hay chịu được hóa chất như nhựa
Trên đây là những chia sẻ của chúng tôi về sản phẩm van bướm gang điều khiển bằng khí nén. Hi vọng những chia sẻ này giúp Quý khách hàng có thêm những thông tin bổ ích về sản phẩm để có thể lựa chọn cho mình những sản phẩm phù hợp với hệ thống và túi tiền. Quý khách quan tâm đến sản phẩm cần tư vấn thêm về kỹ thuật hay báo giá van bướm gang điều khiển khí nén hãy liên hệ trực tiếp Hotline 0941544096 để được hỗ trợ nhanh nhất.
